4.21 Word 2016 编辑形状（更改形状与编辑顶点，重合技巧）

　　在 Word 2016 中，有一项编辑形状的功能，它包含两项功能，一项是更改形状，另一项是编辑顶点。更改形状是另外选择一个形状，编辑顶点是使原图形进入可编辑状态，通过调整顶点来改变其形状。当现有图形与目标图形相差比较大时，另外选择一个与目标图形更接近的图形更省时；如果 Word 提供的图形没有符合要求的时，选择一个相近的形状，再对它稍加编辑就能满足要求，不必绘制全图，以节省时间。

　　编辑顶点时，有的形状边与面的编辑顶点是独立的，需要分别调节它们，这就有一个两个顶点重合的问题，不然边与面之间会有空隙，这点不太好调节。不过，应用小技巧，还是有办法让它们重合。



　　一、Word 2016 更改形状

　　在 Word 2016 中，更改形状其实就是换一个形状，也就是把现有的形状换为另一个形状，方法如下：

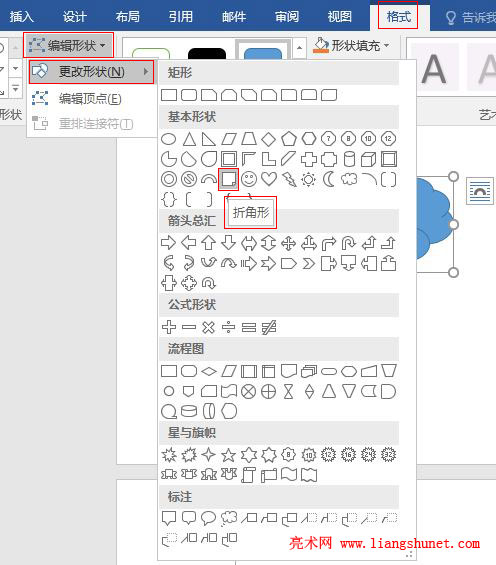

　　1、选中要更改形状的图形，例如“云形”，选择“格式”选项卡，单击“编辑形状”，在弹出的菜单中，依次选择“更改形状 → 折角形”，如图1所示：

图1

　　2、“云形”被替换为“折角形”，如图2所示：

图2

　　3、要把原图形替换为什么图形，选择即可，但不能通过插入形状替换。



　　二、Word 2016 编辑顶点

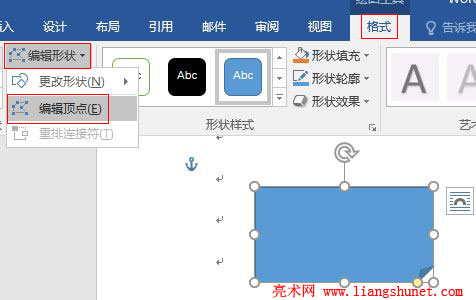

　　1、选中要编辑顶点的形状，例如“折角形”，单击“编辑形状”，在弹出的菜单中选择“编辑顶点”，如图3所示：

图3

　　2、“折角形”进入编辑状态，如图4所示：

图4

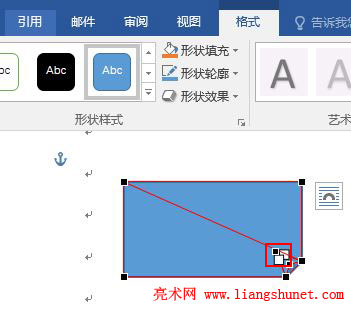

　　3、形状的每个顶点都出现一个黑色的小正方形，它们就是编辑顶点，把鼠标移到这些编辑顶点上，鼠标变为由四个指向四边的小三角组合成的图形，此时，按住左键并移动，就可以改变形状。例如把鼠标移到“折角形”的折角顶点上，按住左键并拖动，把它的折角拉长，如图5所示：

图5

　　4、这一次只是把边框拉长了，面并没有拉长，如图6所示：

图6

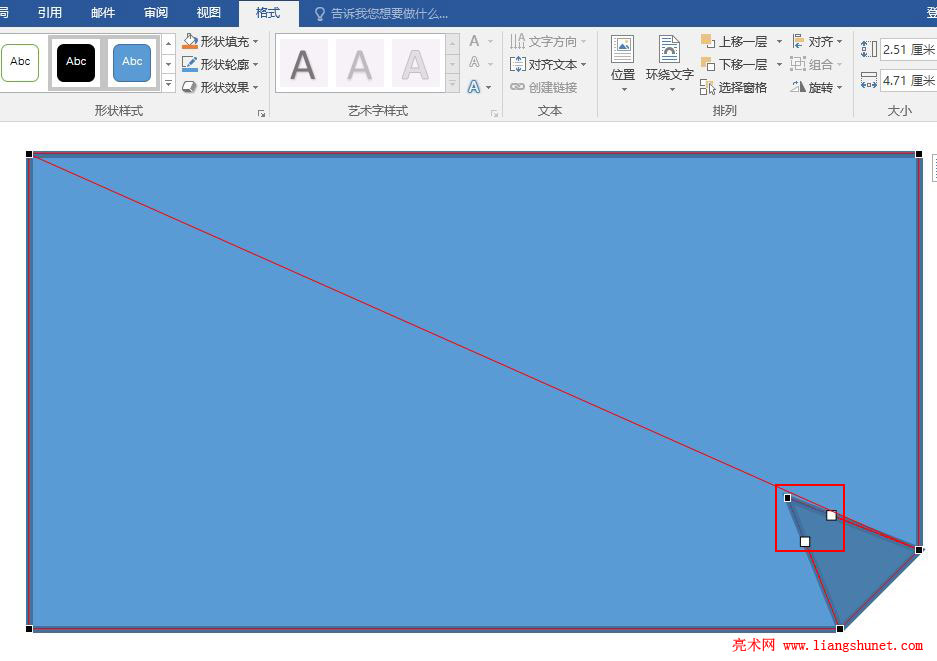

　　5、需要再把面的顶点拉到边的顶点上，并让两个顶点重合，不然边与面之间会有空隙。图形太小不好调，可以把显示比例放大，如图7所示：

图7

　　提示：如果不要求把编辑顶点移到任意位置，而是要它规则变化，可以按住 Alt 键，两个编辑顶点就容易重合了；因为按住 Alt 键，移动编辑顶点时，它会规则的定位到预定点。

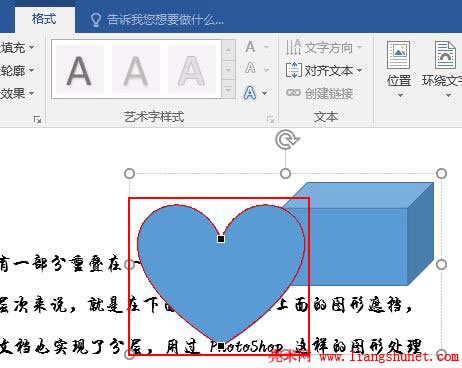

　　6、不同的形状编辑方式不同。例如编辑心形，心形进入编辑状态后，如图8所示：

图8

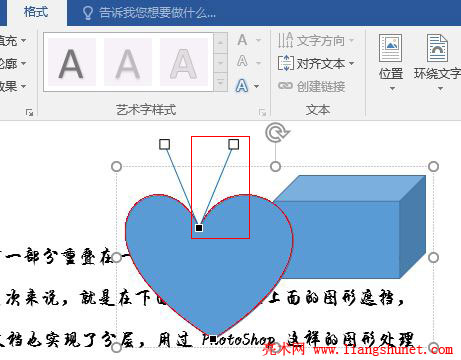

　　7、移动上面的顶点后，形状变化，如图9所示：

图9

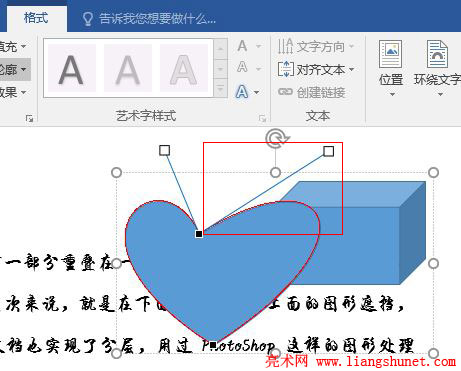

　　8、从当前编辑顶点延伸出两条调杆，调节它们可以改变形状，如把右边的调杆往右拉，形状变化，如图10所示：

图10
